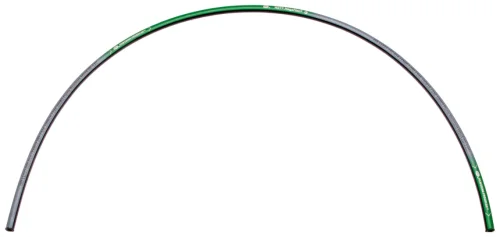

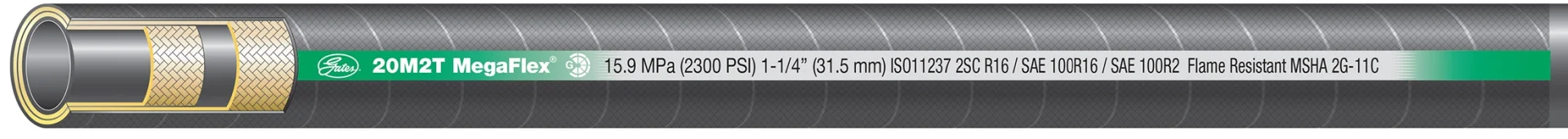

Рукав высокого давления Gates® M2T с металлической оплёткой 2SC

Рекомендуемое применение: гидравлические системы высокого давления. Простая прокладка и монтаж в стеснённых местах.

Типоразмер · Рабочее давление

Типоразмер · Рабочее давление16M2T

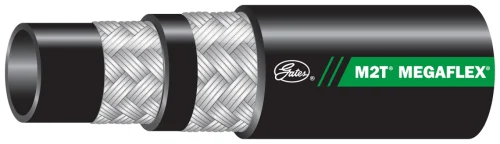

Внутренний слойНа основе NBR (нитрил).

АрмированиеДве оплётки из высокопрочной стальной проволоки.

Типоразмер	Внутренний диаметр		Наружный диаметр		Рабочее давление		Давление разрыва		Мин. радиус изгиба	Масса	Код
dash	DN	дюйм	дюйм	mm	PSI	MPa	PSI	MPa	mm	kg/100 m	REF
-16	25	1	1,39	35,3	2500	17,2	10000	68,8	115	141	16M2T
-20	31	1 1/4	1,67	42,3	2300	15,9	9200	63,6	210	225	20M2T
-24	38	1 1/2	2,0	50,8	2000	14,0	8000	56,0	250	263	24M2T
-32	51	2	2,53	64,3	1500	10,3	6000	41,2	315	335	32M2T

Внутренний слой	На основе NBR (нитрил).
Армирование	Две оплётки из высокопрочной стальной проволоки.
Наружный слой	На основе NBR/PVC. Одобрено MSHA.
Диапазон температур	От -40°C до +100°C. Для водных эмульсий.
Стандарты	Превосходит требования ISO 11237 R16. Превосходит требования к эксплуатационным характеристикам ISO 1436 2SN R2 и SAE 100R2. Превосходит требования к эксплуатационным характеристикам EN 857 2SC и EN 853 2SN.
Фитинги	От -4 до -20: MegaCrimp; -24, -32: GlobalSpiral Plus.
Одобрения типа	DNV, LR, BV и ABS.

Превосходная стойкость к импульсной нагрузке при изгибе: испытан до 600 000 импульсных циклов при радиусе изгиба, равном 50% от указанного в EN 857 2SC.
Рабочее давление выше, чем по ISO 11237 2SC R16.
Малый вес.
Рукав M2T совместим с биоразлагаемыми гидравлическими жидкостями, такими как синтетические эфиры, полигликоли и растительные масла, а также с жидкостями на нефтяной основе.

Морская отрасль и судостроение: одобрение типа DNV, LR, BV и ABS; по LR — типоразмеры -4…-32

Рукава высокого давления с металлической оплёткой
