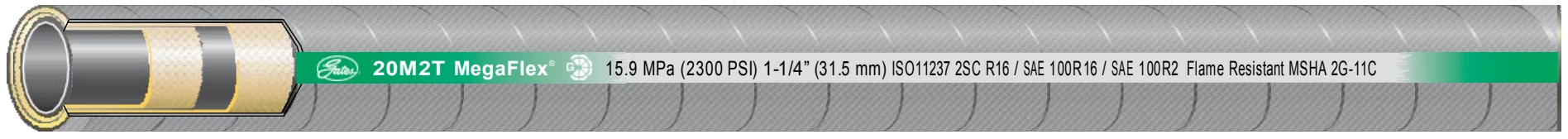

Gates® M2T Çelik Tel Örgülü Hidrolik Hortum 2SC

Önerilen kullanım: Yüksek basınçlı hidrolik uygulamalar. Dar alanlarda kolayca yönlendirilebilir ve monte edilebilir.

Ölçü · Çalışma basıncı

Ölçü · Çalışma basıncı16M2T

KılıfNBR (Nitril) bazlı.

TakviyeYüksek gerilimli çelik telden yapılmış iki örgü.

Ölçü	İç çap		Dış çap		Çalışma basıncı		Patlama basıncı		Min. bükme yarıçapı	Ağırlık	Kod
dash	DN	inç	inç	mm	PSI	MPa	PSI	MPa	mm	kg/100 m	REF
-16	25	1	1,39	35,3	2500	17,2	10000	68,8	115	141	16M2T
-20	31	1 1/4	1,67	42,3	2300	15,9	9200	63,6	210	225	20M2T
-24	38	1 1/2	2,0	50,8	2000	14,0	8000	56,0	250	263	24M2T
-32	51	2	2,53	64,3	1500	10,3	6000	41,2	315	335	32M2T

Kılıf	NBR (Nitril) bazlı.
Takviye	Yüksek gerilimli çelik telden yapılmış iki örgü.
Koruma	NBR/PVC esaslı. MSHA onaylı.
Sıcaklık aralığı	-40°C ila +100°C. Su emülsiyonları için.
Standartları	ISO 11237 R16'yı aşmaktadır. ISO 1436 2SN R2 ve SAE 100R2 performans standartlarını aşmaktadır. EN 857 2SC ve EN 853 2SN performans standartlarını aşmaktadır.
Bağlantılar	-4 ila -20: MegaCrimp; -24, -32: GlobalSpiral Plus.
Tip onayları	DNV, LR, BV ve ABS.

Üstün esneme darbe performansı: EN 857 2SC esneme yarıçaplarının %50'sinde 600.000 darbe döngüsüne kadar test edilmiştir.
ISO 11237 2SC R16'dan daha yüksek çalışma basıncı.
Hafif.
M2T hortumu, sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilir hidrolik sıvılarla ve petrol bazlı sıvılarla uyumludur.
