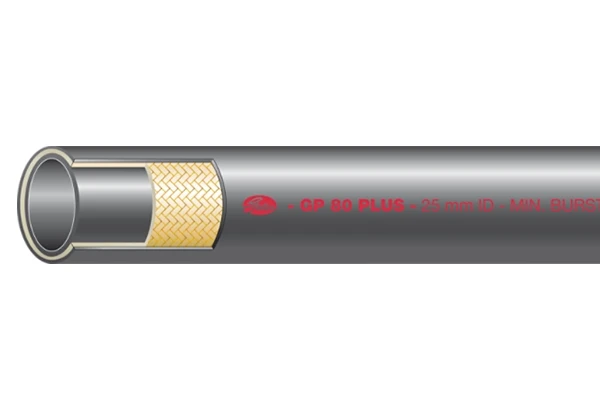

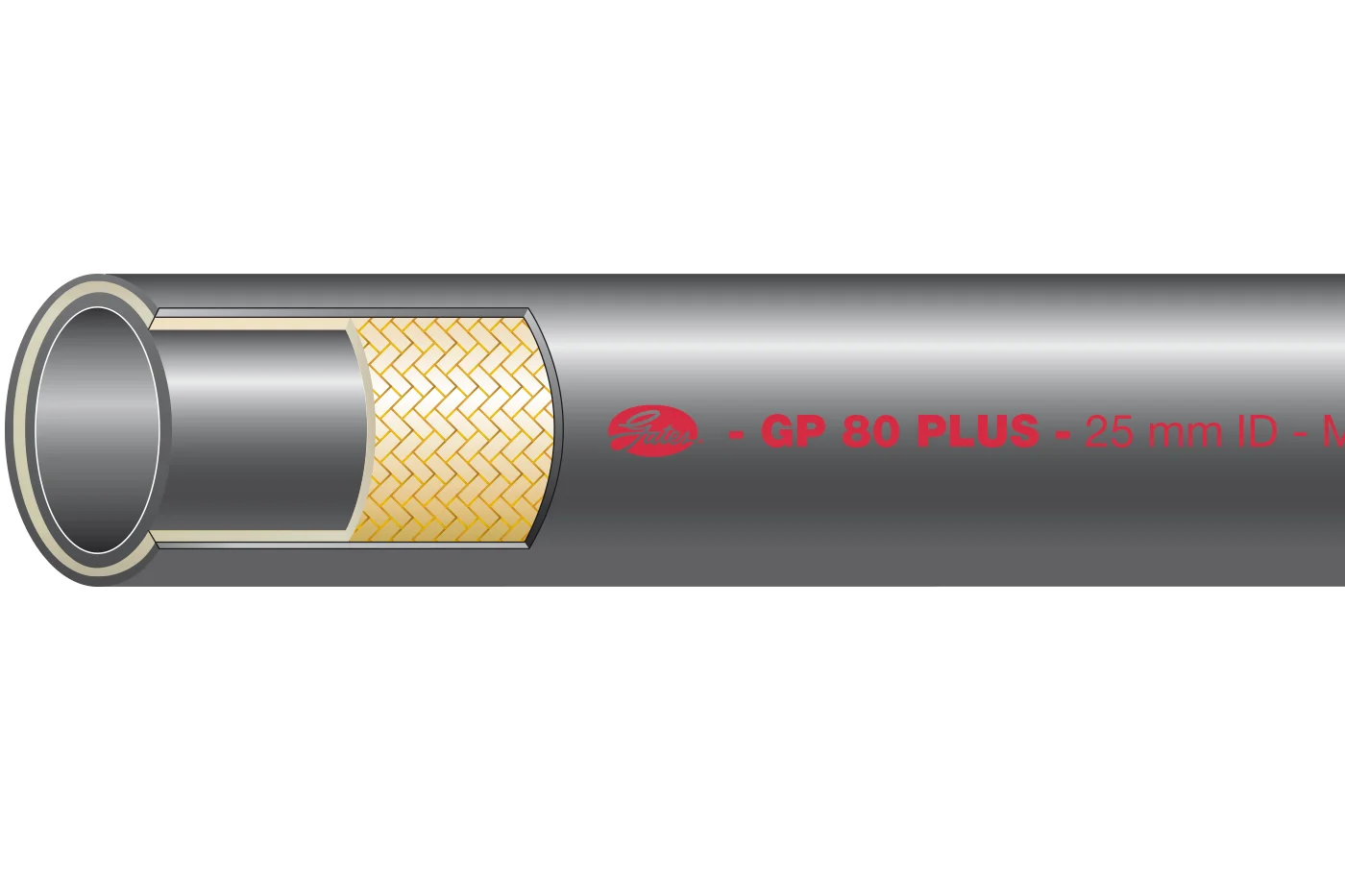

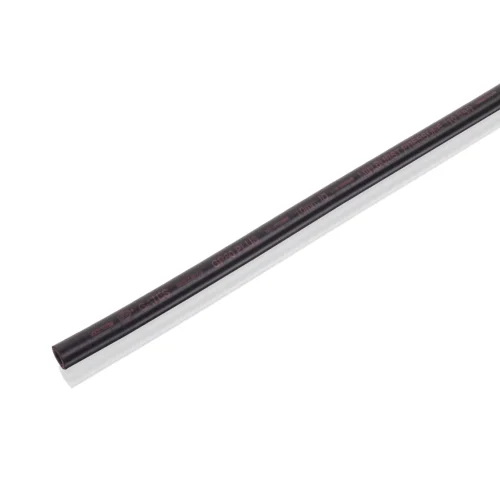

Gates® GP80 Plus
Yağ, alkol, sulu çözeltiler, hidrolik sıvılar, asitler, deterjanlar ve kimyasallar gibi genel endüstriyel uygulamalar. MegaCrimp (-4 ila -20) ve GlobalSpiral Plus (-24 ila -24) ile doğrulanmıştır.
Açıklama
- Sıcaklık Aralığı: 40°C ila +95°C (-40°F ila +203°F).
- Daha fazla güvenlik için statik iletken.
- Çalışma basıncı: 3,7 ila 3,0 MPa.
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Yağ, alkol, sıvı çözeltiler, hidrolik akışkanlar, asitler, deterjanlar ve kimyasallar gibi genel endüstriyel uygulamalar daha fazla güvenlik için statik iletkenlik |
| ALT KAT | NBR (Nitril) bazlı. |
| TAKVİYE | Tek veya Çift Kat Tekstil Örgülü |
| ÜST KAT | NBR/PVC bazlı |
| SICAKLIK ARALIĞI | -40°C ila +100°C. |
| STANDARTLARI | Gates Patentli. |
| KAPLİNLER | -4 ile -20 MegaCrimp; -24 ile -32 GlobalSpiral Plus |
 |
 |
 |
 |
 |
 |
 |
||||||
| SİZE | DN | “ | “ | MM | PSI | Mpa | PSI | Mpa | MM | KG/100M | İsim+Ölçü | |
| 6 | 0,51 | 1/4 | 13,1 | 5400 | 3,7 | 1600 | 11 | 40 | 13 | GP80 +- 6mm | ||
| 8 | 0,59 | 5/16 | 14,7 | 5400 | 3,7 | 1600 | 11 | 45 | 16 | GP80 +- 8mm | ||
| 10 | 0,67 | 3/8 | 16,60 | 5400 | 3,7 | 1600 | 1 | 65 | 20 | GP80 +- 10mm | ||
| 13 | 0,81 | 1/2 | 20,30 | 5400 | 3,7 | 1600 | 11 | 70 | 26 | GP80 +- 13mm | ||
| 16 | 0,95 | 5/8 | 23,60 | 4400 | 3 | 1300 | 9 | 90 | 33 | GP80 +- 16mm | ||
| 19 | 1,14 | 3/4 | 27,40 | 4400 | 3 | 1300 | 9 | 110 | 7 | GP80 +- 19mm | ||
| 25 | 1,4 | 1″ | 35,40 | 4400 | 3 | 1300 | 9 | 130 | 61 | GP80 +- 25mm | ||
| 32 | 1,68 | 1″1/4 | 35,40 | 4400 | 3 | 1300 | 9 | 200 | 75 | GP80 +- 32mm | ||
| 38 | 2,01 | 1″1/2 | 35,40 | 4400 | 3 | 1300 | 9 | 300 | 101 | GP80 +- 38mm | ||
| 51 | 2,52 | 2″ | 35,40 | 4400 | 3 | 1300 | 9 | 500 | 144 | GP80 +- 50mm | ||
