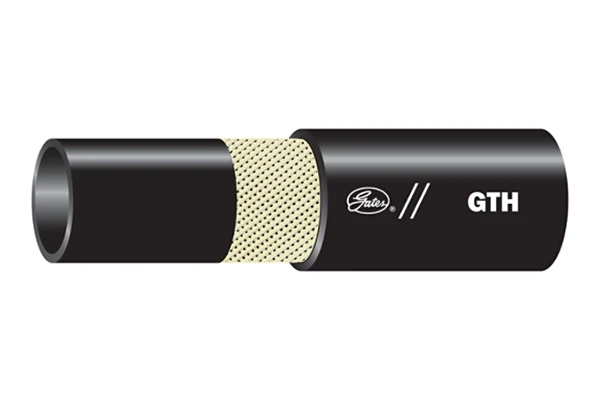

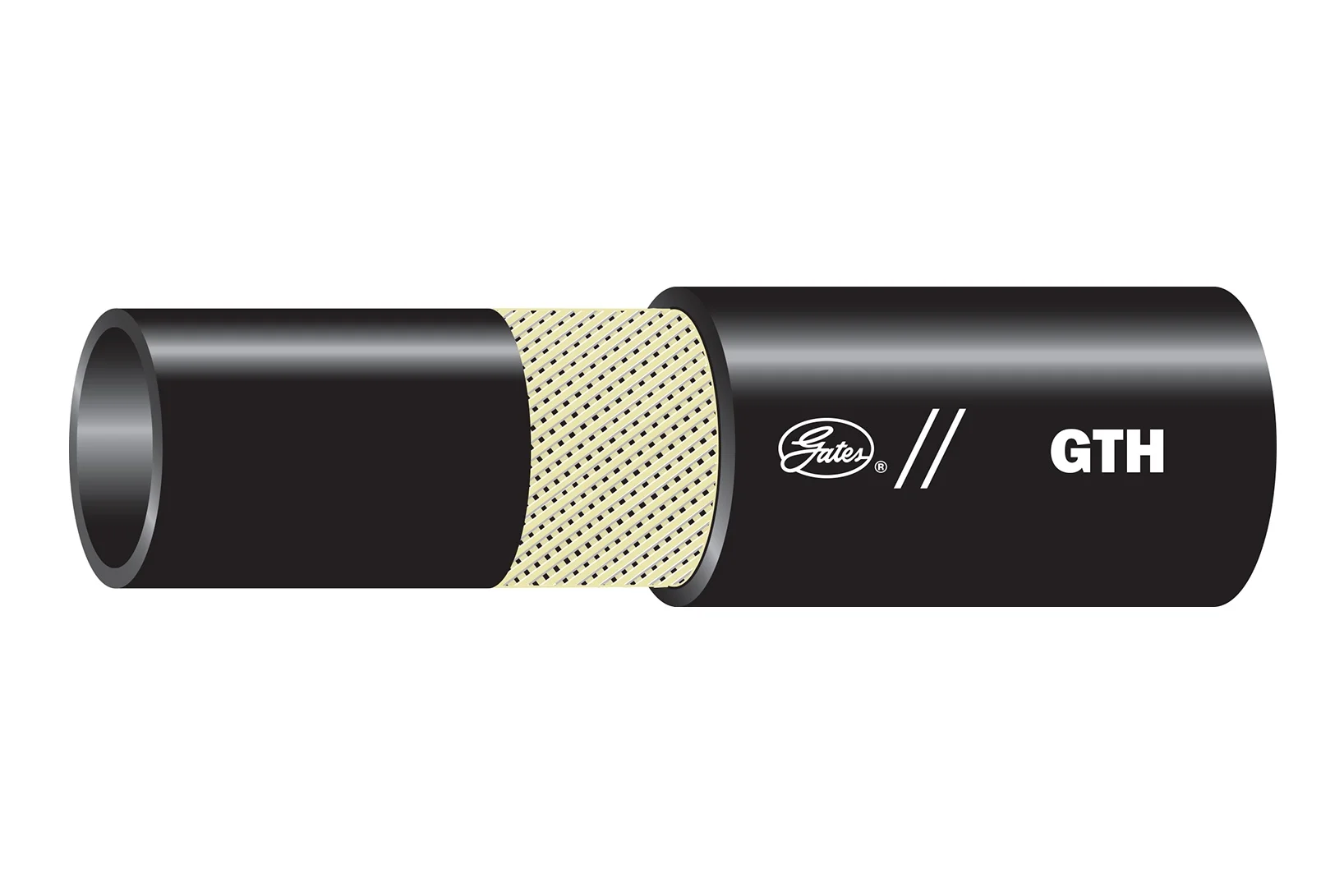

Gates® GTH Yüksek Sıcaklık 1-Elyaflı Örgülü Hortum – SAE 100R6
Yüksek sıcaklık, düşük basınç hidrolik yağ hatları, ağır hizmet tipi şanzıman yağ soğutucu hatları ve glikol antifriz solüsyonları için önerilir.
Açıklama
- Tavsiye Edilen Kullanım Alanları: Hidrolik yağ hatları, ağır hizmet tipi şanzıman yağ soğutucu hatları ve glikol antifriz solüsyonları.
- Gates MegaCrimp™ Kaplinleri [G25 Serisi] ve Power Crimp™ Kaplinleri ile birlikte kullanılabilir.
- SAE 100R6 gerekliliklerini karşılar veya aşar.
Özellikler ve Avantajlar
- Sıcaklık Aralığı:
- Devamlı:
- -40°C to +135°C
- -40°F to +275°F
- Aralıklı:
- +149°C
- +300°F
- Devamlı:
- Boyut: 1/4″ ila 1″.
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN |
Yüksek sıcaklık, düşük basınçlı hidrolik yağ hatları, ağır hizmet şanzımanı yağ soğutucu hatları ve glikol antifriz çözümleri. |
| BORU | NBR (Nitril) bazlı. |
| GÜÇLENDİRME | Bir lif örgü. |
| KAPAK | CR (Kloropren) bazlı |
| SICAKLIK ARALIĞI | -40°C ila +135°C sabit ve +150°C aralıklı. Su emülsiyonları vb. için |
| STANDARTLARI | ISO 4079 R6 / EN 854 R6 / SAE 100R6 (-4 ila -12) ile uyumludur. |
| KAPLİNLER | MegaCrimp™. |
 |
 |
 |
 |
 |
 |
 |
||||||
| SİZE | DN | “ | “ | MM | PSI | Mpa | PSI | Mpa | MM | KG/100M | İsim+Ölçü | |
| -4 | 6 | 1/4 | 0.5 | 12.7 | 400 | 2.8 | 1600 | 11.2 | 65 | 13 | 4GTH (1/4) R6 | |
| -5 | 8 | 5/16 | 0.56 | 14.3 | 400 | 2.8 | 1600 | 11.2 | 75 | 15 | 5GTH (5/16) R6 | |
| -6 | 10 | 3/8 | 0.63 | 15.90 | 400 | 2.8 | 1600 | 11.2 | 75 | 17 | 6GTH (3/8) R6 | |
| -8 | 12 | 1/2 | 0.78 | 19.80 | 400 | 2.8 | 1600 | 11.2 | 100 | 23 | 8GTH (1/2) R6 | |
| -10 | 16 | 5/8 | 0.91 | 23.00 | 350 | 2.4 | 1400 | 9.6 | 125 | 28 | 10GTH (5/8) R6 | |
| -12 | 19 | 3/4 | 1.06 | 26.90 | 300 | 2.1 | 1200 | 8.4 | 150 | 38 | 12GTH (3/4) R6 | |
| -16 | 25 | 1″ | 1.32 | 33.50 | 250 | 1.7 | 1000 | 6.9 | 165 | 47 | 16GTH (1″) R6 | |
