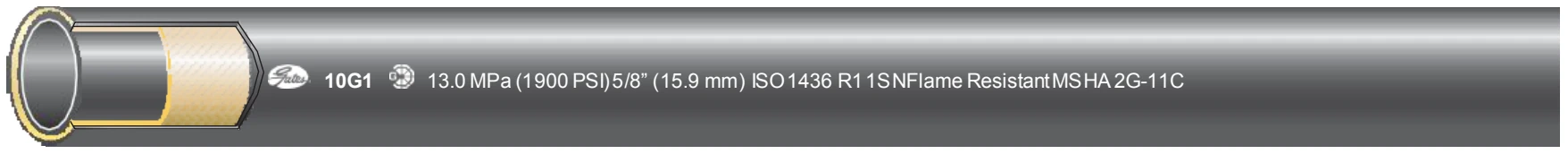

خرطوم هيدروليكي Gates® G1 مجدول بأسلاك فولاذية ⁦(1SN)⁩

الاستخدام الموصى به: التطبيقات الهيدروليكية متوسطة الضغط.

المقاس · ضغط التشغيل

المقاس · ضغط التشغيل20G1

الأنبوب الداخليعلى أساس NBR (النتريل).

طبقة التقويةطبقة واحدة مجدولة بأسلاك فولاذية.

المقاس	القطر الداخلي		القطر الخارجي		ضغط التشغيل		ضغط الانفجار		الحد الأدنى لنصف قطر الانحناء	الوزن	الرمز
⁦dash⁩	⁦DN⁩	⁦inch⁩	⁦inch⁩	⁦mm⁩	⁦PSI⁩	⁦MPa⁩	⁦PSI⁩	⁦MPa⁩	⁦mm⁩	⁦kg/100 m⁩	⁦REF⁩
⁦-20⁩	⁦31⁩	⁦1 1/4⁩	⁦1,71⁩	⁦43,4⁩	⁦925⁩	⁦6,4⁩	⁦3700⁩	⁦25,6⁩	⁦210⁩	⁦128⁩	⁦20G1⁩
⁦-24⁩	⁦38⁩	⁦1 1/2⁩	⁦1,96⁩	⁦49,8⁩	⁦725⁩	⁦5,0⁩	⁦2900⁩	⁦20,0⁩	⁦250⁩	⁦145⁩	⁦24G1⁩
⁦-32⁩	⁦51⁩	⁦2⁩	⁦2,52⁩	⁦64,0⁩	⁦600⁩	⁦4,2⁩	⁦2400⁩	⁦16,8⁩	⁦315⁩	⁦205⁩	⁦32G1⁩

الأنبوب الداخلي	على أساس NBR (النتريل).
طبقة التقوية	طبقة واحدة مجدولة بأسلاك فولاذية.
الغلاف الخارجي	على أساس NBR/PVC. معتمد من MSHA.
نطاق درجة الحرارة	من -40°C إلى +100°C بشكل مستمر، و +121°C بشكل متقطع. لمستحلبات الماء وغيرها، انظر الصفحة 86.
المعايير	⁦EN 853 1SN. SAE 100R1. ISO 1436 1SN R1.⁩
الوصلات	من -4 إلى -20: MegaCrimp®؛ -24، -32: GlobalSpiral™ Plus.
اعتمادات النوع	DNV، GL، LR، BV و MOD.

مرونة تسمح بنصف قطر انحناء يعادل 50% من نصف القطر المحدد في معيار SAE 100R1، عند ضغط تشغيل ثابت.
أداء متفوق في تحمّل النبضات: تم اختباره على 600.000 دورة نبضية.
خرطوم G1 متوافق مع السوائل الهيدروليكية القابلة للتحلل الحيوي مثل الإسترات الاصطناعية والبولي غليكولات والزيوت النباتية، وكذلك مع السوائل ذات الأساس البترولي.

G1H: للتطبيقات ذات درجات الحرارة العالية، يوصى بخرطوم Gates G1H القادر على العمل بشكل مستمر حتى 135°C. يرجى الرجوع إلى الصفحة 52.

التعدين: مذكور في كتيّب Gates لخراطيم التعدين
السفن والقطاع البحري: اعتماد النوع من Lloyd's Register؛ -4…-32 مع وصلات MegaCrimp وGlobalSpiral Plus

خراطيم هيدروليكية مجدولة بأسلاك فولاذية
