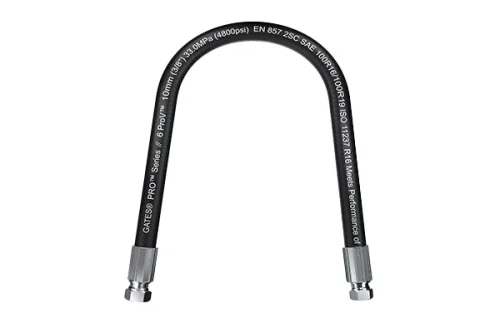

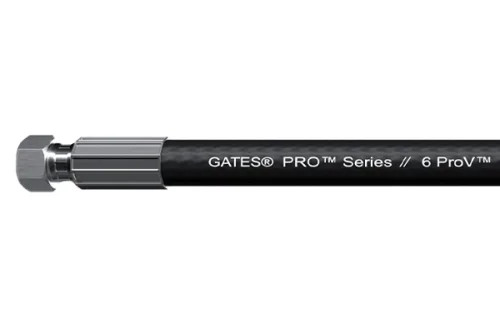

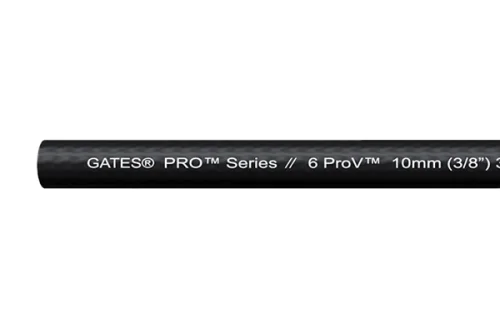

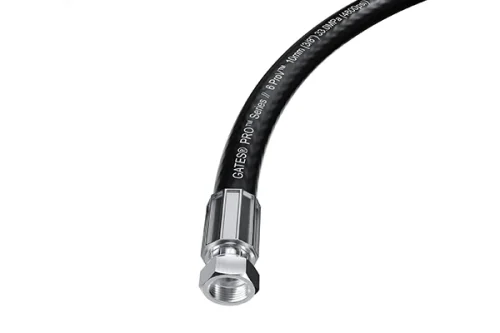

خرطوم هيدروليكي Gates® Pro™ ProV مجدول بأسلاك فولاذية - EN 857 2SC
خرطوم هيدروليكي Gates® Pro™ ProV مجدول بأسلاك فولاذية - EN 857 2SC
توفّر خراطيم ProV الهيدروليكية متغيرة الضغط من سلسلة Gates PRO الأداءَ والموثوقية مع أنصاف أقطار انحناء دنيا صغيرة. صُمّمت سلسلتنا الجديدة من الخراطيم ذات الفئة الاحترافية للتطبيقات الهيدروليكية الأقل تطلبًا، بهدف تحقيق التوازن بين أداء المنتج وتكلفة الاستثمار في الاستخدامات اليومية. توفّر جميع المقاسات أداءً ثابتًا وتوافقًا كاملًا في الأبعاد مع مواصفات القطاع EN 857 2SC و SAE 100 R16.
المقاس · ضغط التشغيل4PROV
| القطر الداخلي | القطر الخارجي | ضغط التشغيل | ضغط الانفجار | الحد الأدنى لنصف قطر الانحناء | الوزن | رمز المنتج | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| المقاس | DN | inch | inch | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | الرمز |
| -4 | 6 | 1/4 | 0.52 | 13.5 | 5800 | 40 | 23200 | 160 | 50 | 25 | 4PROV (1/4) R2 |
| -5 | 8 | 5/16 | 0.58 | 14.7 | 5000 | 35 | 20000 | 140 | 55 | 30 | 5PROV (5/16) R2 |
| -6 | 10 | 3/8 | 0.65 | 16.60 | 4800 | 33 | 19200 | 132 | 65 | 33 | 6PROV (3/8) R2 |
| -8 | 12 | 1/2 | 0.80 | 20.30 | 4000 | 27.5 | 16000 | 110 | 90 | 46 | 8PROV (1/2) R2 |
| -10 | 16 | 5/8 | 0.93 | 23.60 | 3625 | 25 | 14500 | 100 | 100 | 54 | 10PROV (5/8) R2 |
| -12 | 19 | 3/4 | 1.08 | 27.40 | 3100 | 21.5 | 12400 | 86 | 120 | 67 | 12PROV (3/4) R2 |
| -16 | 25 | 1" | 1.39 | 35.40 | 2400 | 16.5 | 9600 | 66 | 150 | 102 | 16PROV (1") R2 |
اسحب لعرض الجدول كاملاً
- حل متعدد الاستخدامات يستوفي معايير القطاع EN 857 2SC و SAE 100R16 و ISO 11237 R16.
- أنصاف أقطار الانحناء الدنيا أصغر بنسبة 50% مقارنة بحلول EN 853 2SN. وهو أكثر مرونة من حلول خراطيم 2SC التقليدية.
- مصنّف لتحمّل 200.000 دورة نبضات عند استخدامه مع وصلات الربط EX من سلسلة Pro.
| مواصفات الخرطوم | |
|---|---|
| الاستخدام الموصى به | التطبيقات الهيدروليكية عالية الضغط. سهل التمديد والتركيب في المساحات الضيقة. |
| الأنبوب الداخلي | أساسه NBR (نتريل). |
| طبقة التقوية | أسلاك فولاذية مجدولة عالية الشد. |
| الغلاف الخارجي | أساسه NBR/PVC. معتمد من MSHA. |
| نطاق درجة الحرارة | من -40°C إلى +100°C. المستحلبات المائية. |
| المعايير | EN 857 2SC. SAE 100 R16. ISO 11237 2SC R16. |
