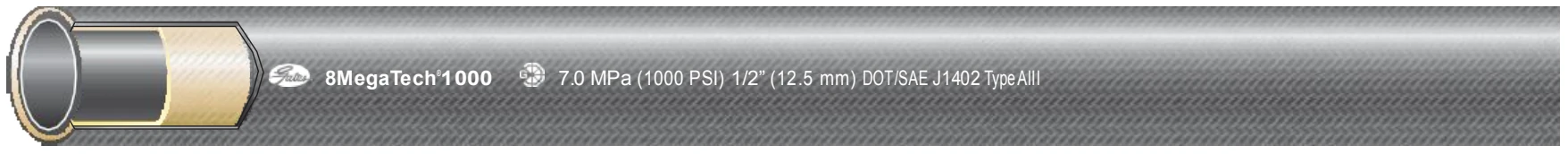

خرطوم هيدروليكي Gates® MegaTech™ مجدول بأسلاك فولاذية وبالنسيج (R5)
الاستخدام الموصى به: خطوط إرجاع الزيت ذات درجات الحرارة العالية الواقعة تحت الضغط، وخطوط ضواغط الهواء، والتوجيه الهيدروليكي، وأسطوانات الكابينة، وخطوط مبردات وفلاتر المحرك وناقل الحركة.
المقاس · ضغط التشغيل4MEGATECH1000
الأنبوب الداخليعلى أساس CPE (البولي إيثيلين المكلور).
طبقة التقويةطبقة واحدة مجدولة بأسلاك فولاذية.
| المقاس | القطر الداخلي | القطر الخارجي | ضغط التشغيل | ضغط الانفجار | الحد الأدنى لنصف قطر الانحناء | التفريغ | الوزن | الرمز | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dash | DN | inch | inch | mm | PSI | MPa | PSI | MPa | mm | mm Hg | kg/100 m | REF |
| -4 | 6 | 1/4 | 0,52 | 13,2 | 1000 | 7,0 | 4000 | 28,0 | 50 | 760 | 18 | 4MEGATECH1000 |
| -6 | 10 | 3/8 | 0,66 | 16,8 | 1000 | 7,0 | 4000 | 28,0 | 65 | 760 | 28 | 6MEGATECH1000 |
| -8 | 12 | 1/2 | 0,8 | 20,3 | 1000 | 7,0 | 4000 | 28,0 | 90 | 760 | 36 | 8MEGATECH1000 |
| -10 | 16 | 5/8 | 0,93 | 23,6 | 1000 | 7,0 | 4000 | 28,0 | 100 | 760 | 45 | 10MEGATECH1000 |
| -12 | 19 | 3/4 | 1,15 | 29,2 | 1000 | 7,0 | 4000 | 28,0 | 120 | 760 | 60 | 12MEGATECH1000 |
| -16 | 25 | 1 | 1,37 | 34,8 | 1000 | 7,0 | 4000 | 28,0 | 150 | 760 | 71 | 16MEGATECH1000 |
| -20 | 31 | 1 1/4 | 1,64 | 41,7 | 1000 | 7,0 | 4000 | 28,0 | 210 | 760 | 124 | 20MEGATECH1000 |
| -24 | 38 | 1 1/2 | 1,95 | 49,5 | 500 | 3,5 | 2000 | 14,0 | 380 | 760 | 149 | 24MEGATECH500 |
| -32 | 51 | 2 | 2,48 | 63,0 | 500 | 3,5 | 2000 | 14,0 | 460 | 760 | 205 | 32MEGATECH500 |
| -40 | 63 | 2 1/2 | 2,97 | 75,4 | 500 | 3,5 | 2000 | 14,0 | 560 | 760 | 219 | 40MEGATECH500 |
| -48 | 76 | 3 | 3,5 | 88,9 | 500 | 3,5 | 2000 | 14,0 | 610 | 760 | 274 | 48MEGATECH500 |
اسحب لعرض الجدول كاملاً
| الأنبوب الداخلي | على أساس CPE (البولي إيثيلين المكلور). |
|---|---|
| طبقة التقوية | طبقة واحدة مجدولة بأسلاك فولاذية. |
| الغلاف الخارجي | جديلة منسوجة مقاومة للزيوت البترولية ومشرَّبة بالمطاط الاصطناعي. معتمد من MSHA. |
| نطاق درجة الحرارة | من -40°C إلى +150°C. الهواء: من -40°C إلى +121°C. سوائل إسترات الفوسفات: من -40°C إلى +100°C. لمستحلبات الماء وغيرها، انظر الصفحة 86. |
| المعايير | حاصل على براءة اختراع Gates. يستوفي متطلبات مواصفات الأداء SAE J1019 للاستخدام في أنظمة نقل المنتجات البترولية ذات درجات الحرارة العالية وفي أنظمة زيوت التشحيم ذات درجات الحرارة العالية التي تستخدم زيوتاً ذات أساس بترولي. من -4 إلى -20: يستوفي SAE J1402. |
| وصلات الربط | من -4 إلى -20: MegaCrimp®؛ -24، -32: GlobalSpiral™ Plus. |
- مقاومة جيدة جداً للعوامل الجوية والأوزون.
- خرطوم MegaTech™ متوافق مع سوائل متنوعة مثل الزيت الهيدروليكي وإسترات الفوسفات وثنائيات الإستر.
- السيارات / أنظمة التوجيه: خطوط الفرامل الهوائية (MegaTech 1000) والتوجيه الهيدروليكي وأسطوانات الكابينة
- خطوط الهواء والماء: خطوط ضواغط الهواء
خراطيم هيدروليكية مجدولة بأسلاك فولاذية ونسيج
خرطوم هيدروليكي Gates® Pilot مجدول بالأسلاك وبالنسيج
- الأنبوب الداخلي
- NBR (النتريل)
- طبقة التقوية
- جديلة واحدة من أسلاك فولاذية عالية الشد.
- الغلاف الخارجي
- على أساس NBR/PVC. معتمد من MSHA.
خرطوم نفث الماء Gates® WaterBlast (1000 bar)
- الأنبوب الداخلي
- على أساس CR (الكلوروبرين).
- طبقة التقوية
- ست طبقات حلزونية من الأسلاك الفولاذية.
- الغلاف الخارجي
- XtraTuff™. معتمد من MSHA.
