خرطوم Gates® EFG6K حلزوني بأسلاك فولاذية: 420 bar

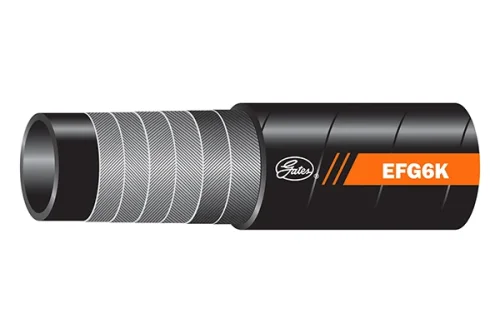

خرطوم EFG6K حلزوني بأسلاك فولاذية: 420 bar
يوصى به للتطبيقات ذات الضغط العالي جدًا والنبضات العالية مثل ناقلات الحركة الهيدروستاتيكية. صُمّم EFG6K ليلبّي أو يتجاوز جميع متطلبات مواصفات SAE 100R15 ومتطلبات أداء EN 856 4SP (-6، -8، -10 و -12) وEN 856 4SH (-12، -16 و -20) وISO 3862 النوع R15 (-6، -8، -10، -12، -16، -24). يستوفي 12EFG6K متطلبات ISO 18752 الفئة D. وصلات الربط الموصى بها: وصلات GlobalSpiral™، ووصلات الضغط GlobalSpiral™ MAX، ووصلات S من الفولاذ المقاوم للصدأ (من -6 إلى -20).
المقاس · ضغط التشغيل6EFG6K
| القطر الداخلي | القطر الخارجي | ضغط التشغيل | ضغط الانفجار | أدنى نصف قطر انحناء | الوزن | رمز المنتج | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| المقاس | DN | inch | inch | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | الرمز |
| 1/2 | 12 | 1/2 | 6000 | 42 | 24000 | 168 | 150 | 8EFG6K (1/2) | |||
| 3/4 | 19 | 3/4 | 6000 | 42 | 24000 | 168 | 210 | 12EFG6K (3/4) | |||
اسحب لعرض الجدول كاملاً
- خرطوم EFG6K متوافق مع الموائع الهيدروليكية القابلة للتحلل الحيوي مثل الإسترات الاصطناعية والبولي جلايكولات والزيوت النباتية، إضافة إلى الموائع ذات الأساس البترولي.
- أداء متفوق في اختبار النبضات مع الانثناء: تم اختباره بـ 1,000,000 دورة نبضات عند 50% من نصف قطر الانحناء وفق SAE 100R15 (باستثناء -32).
- مرن للغاية
- تم التحقق من المقاسات من -6 إلى -20 مع GlobalSpiral™؛ ومن المقاسات -24، -32 مع GlobalSpiral™ Maximum.
- حتى 40% من نصف قطر الانحناء المحدد في EN 856 4SP/4SH عند ضغط التشغيل الاسمي.
- خرطوم EFG6K MegaSpiral™ مصنَّف للعمل بنصف قطر انحناء يساوي 1/2 القيمة المحددة في SAE 100R15.
- يستوفي تصنيف قبول مقاومة اللهب MSHA 2G.
- اعتمادات النوع: DNV وGL وLR وBV وABS.
- ضغط ثابت 6000 PSI لجميع الأقطار الداخلية.
- الغلاف الخارجي: معتمد من MSHA.
- نطاق درجة الحرارة:
- من -40°C إلى +121°C
- من -40°F إلى +250°F
- المقاس: من 3/8" إلى 2".
| مواصفات الخرطوم | |
|---|---|
| الاستخدام الموصى به | التطبيقات الهيدروليكية ذات الضغط العالي جدًا والنبضات العالية. |
| الأنبوب الداخلي | قائم على NBR (نتريل). |
| طبقة التقوية | يتكوّن من أربع طبقات (ست طبقات للمقاسات من -20 إلى -32) من أسلاك فولاذية حلزونية عالية مقاومة الشد. |
| الغلاف الخارجي | قائم على CR (كلوروبرين). معتمد من MSHA. |
| نطاق درجة الحرارة | يتجاوز ISO 3862 R15. SAE 100R15. يلبّي أو يتجاوز متطلبات أداء EN 856 4SP (من -8 إلى -32) وEN 856 4SH (من -12 إلى -32). |
| المعايير | EN 857 1SC. ISO 11237 1SC. |
| الخصائص المميزة | مرن للغاية. أداء متفوق في اختبار النبضات مع الانثناء: تم اختباره بـ 1,000,000 دورة نبضات عند 50% من نصف قطر الانحناء وفق SAE 100R15 (باستثناء -32). خرطوم EFG6K متوافق مع الموائع الهيدروليكية القابلة للتحلل الحيوي مثل الإسترات الاصطناعية والبولي جلايكولات والزيوت النباتية، إضافة إلى الموائع ذات الأساس البترولي. يُوصى بسلسلة EFG6KL للاستخدام المستمر حتى -57°C. |
- التعدين: مذكور في كتيّب Gates لخراطيم التعدين؛ مقاومة اللهب MSHA 2G
- السفن والقطاع البحري: اعتماد النوع من DNV وLR وBV وABS؛ نطاق LR: -6…-32 مع وصلات GlobalSpiral وGlobalSpiral MAX
