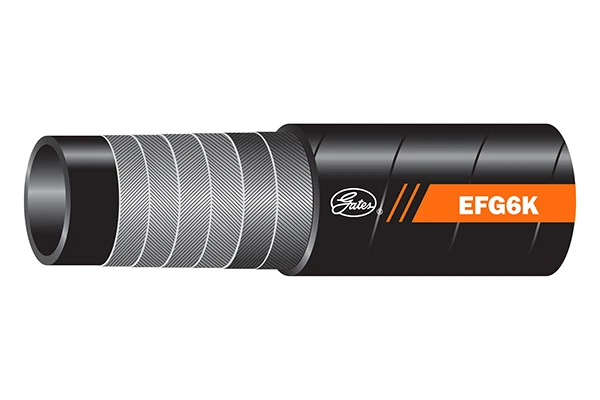

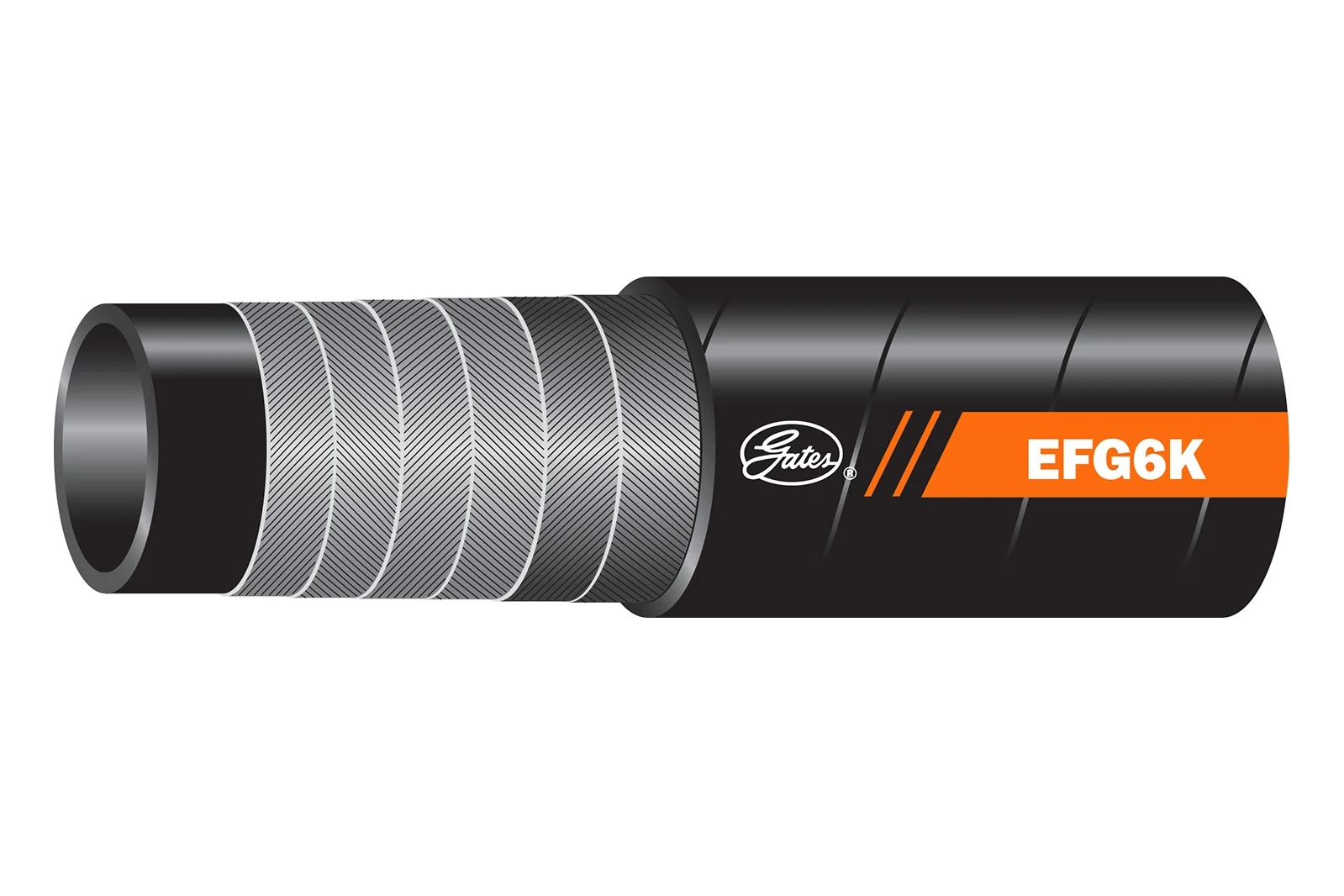

Gates® EFG6K Spiral Tel Hortum: 420 Bar
EFG6K Spiral Wire Hose: 420 Bar

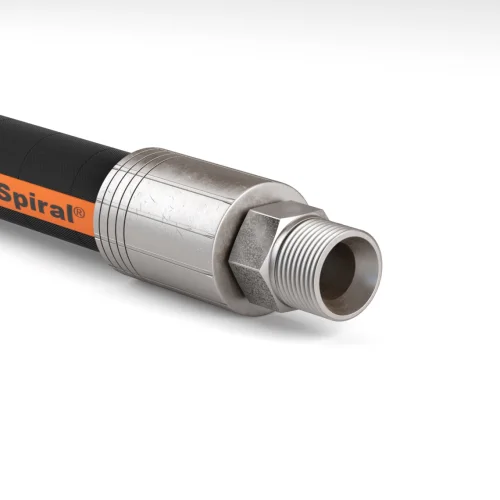

Hidrostatik şanzımanlar gibi son derece yüksek basınç ve yüksek darbe uygulamaları için önerilir. EFG6K, SAE 100R15 spesifikasyonlarının tüm gereksinimlerini ve EN 856 4SP (-6, -8, -10 ve -12), EN 856 4SH (-12, -16 ve -20) ve ISO 3862 Tip R15 (-6, -8, -10, -12, -16, -24) performans gereksinimlerini karşılamak veya aşmak üzere tasarlanmıştır. 12EFG6K, ISO 18752 Sınıf D'yi karşılar. Önerilen Kaplinler: GlobalSpiral™ Kaplinler, GlobalSpiral™ MAX Basınç Kaplinleri, Paslanmaz Çelik S Kaplinler (-6 ila -20).
Ölçü · Çalışma basıncı6EFG6K
| İç çap | Dış çap | Çalışma basıncı | Patlama basıncı | Min. bükme yarıçapı | Ağırlık | Ürün kodu | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ölçü | DN | inç | inç | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | Kod |
| 1/2 | 12 | 1/2 | 6000 | 42 | 24000 | 168 | 150 | 8EFG6K (1/2) | |||
| 3/4 | 19 | 3/4 | 6000 | 42 | 24000 | 168 | 210 | 12EFG6K (3/4) | |||
Tabloyu kaydırarak inceleyin
- EFG6K hortum sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur.
- Üstün esnek darbe performansı: SAE 100R15 bükülme yarıçaplarının %50'sinde (-32 hariç) 1.000.000 darbe çevrimiyle test edilmiştir.
- Son derece esnek
- GlobalSpiral™ ile doğrulanan -6 ila -20; GlobalSpiral™ Maximum ile doğrulanan -24, -32.
- Nominal çalışma basıncında EN 856 4SP/4SH bükme yarıçapının %40'ına kadar.
- EFG6K MegaSpiral™ SAE 100R15'in 1/2 bükülme yarıçapında derecelendirilmiştir.
- MSHA 2G Alev Direnci Kabul Tanımını karşılar.
- Tip onayları: DNV, GL, LR, BV ve ABS.
- Tüm iç çaplar için 6000 PSI sabit basınç.
- Kapak: MSHA onaylı.
- Sıcaklık Aralığı:
- -40°C to +121°C
- -40°F to +250°F
- Boyut: 3/8" to 2".
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Aşırı yüksek basınç ve yüksek darbeli hidrolik uygulamaları. |
| BORU | NBR (Nitril) bazlı. |
| GÜÇLENDİRME | Dört (-20 ila -32 için altı) kat, spiral şeklinde, yüksek çekme mukavemetli çelik telden oluşur. |
| KAPAK | CR (Kloropren) bazlıdır. MSHA onaylıdır. |
| SICAKLIK ARALIĞI | ISO 3862 R15'i aşar. SAE 100R15.EN 856 4SP (-8 ila -32) ve EN 856 4SH (-12 ila -32) performans gereksinimlerini karşılar veya aşar. |
| STANDARTLARI | EN 857 1SC. ISO 11237 1SC. |
| KARAKTERİSTİK ÖZELLİKLERİ | Son derece esnek. Üstün esneklik darbe performansı: SAE 100R15 bükülme yarıçaplarının %50'sinde (-32 hariç) 1.000.000 darbe çevriminde test edilmiştir. EFG6K hortum sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur. -57°C'ye kadar sabit EFG6KL aralığını öneriyor. |
- Madencilik: Gates madencilik hortumları broşüründe; MSHA 2G alev direnci
- Denizcilik ve gemi: DNV, LR, BV ve ABS tip onayı; LR kapsamı -6…-32, GlobalSpiral ve GlobalSpiral MAX rakorla
