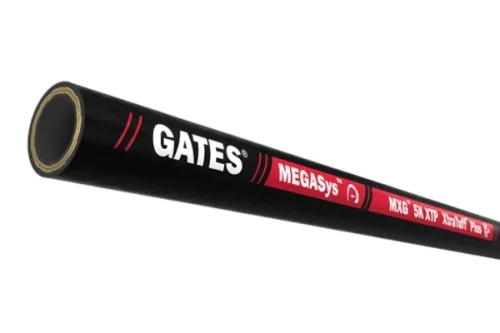

خرطوم Gates® MXG™ 5K-XTP بغلاف خارجي XtraTuff™ Plus
خرطوم MegaSYS™ MXG™ 5K الهيدروليكي، المصنوع بتقنية Xpiral™ الحلزونية المنسوجة الحاصلة على براءة اختراع من Gates، خفيف الوزن ومرن للغاية ومصنّف لتحمّل مليون دورة نبضات. يتفوّق MXG™ 5K على أداء البنى الحلزونية السلكية، ويتميّز بوزن أخف ومرونة أعلى بفضل تقنيات علوم المواد لدى Gates.
المقاس · ضغط التشغيل6MXG5K-XTP
| القطر الداخلي | القطر الخارجي | ضغط التشغيل | ضغط الانفجار | الحد الأدنى لنصف قطر الانحناء | الوزن | رمز المنتج | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| المقاس | DN | inch | inch | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | الرمز |
| -6 | 10 | 3/8 | 0.71 | 18 | 5000 | 35 | 20000 | 140 | 65 | 43.8 | 6MXG5K-XTP(3/8) R13 |
| -8 | 12 | 1/2 | 0.71 | 18 | 5000 | 35 | 20000 | 140 | 90 | 61 | 8MXG5K-XTP (1/2) R13 |
| -10 | 16 | 5/8 | 1.03 | 26.10 | 5000 | 35 | 20000 | 140 | 100 | 88.9 | 10MXG5K-XTP (5/8) R13 |
| -12 | 19 | 3/4 | 1.16 | 29.60 | 5000 | 35 | 20000 | 140 | 120 | 107 | 12MXG5K-XTP (3/4) R13 |
اسحب لعرض الجدول كاملاً
- مجالات الاستخدام الموصى بها: التطبيقات ذات الضغط العالي جدًا والنبضات العالية في الظروف الكاشطة. متوافق مع السوائل الهيدروليكية القابلة للتحلل الحيوي مثل البوليستر والبولي غليكول والزيوت النباتية، إضافة إلى السوائل القياسية ذات الأساس البترولي.
- يتجاوز معايير أداء ISO 18752 350DC و SAE 100R13 و EN856 R13 و ISO 3862 R13؛ للمقاسين -10 و -12.
- MXG™ 5K مصنّف لتحمّل 1.000.000 دورة نبضات مع GlobalSpiral™ (ضغط تشغيل 5000 psi، وضغط اختبار 133%، ودرجة حرارة 250°F/121°C)، و 600.000 دورة نبضات مع MegaCrimp™، متجاوزًا معايير القطاع من حيث طول العمر في المصنع أو في الموقع.
- الغلاف الخارجي Gates® XtraTuff™ Plus قياسي في MXG ويوفّر مقاومة للتآكل الاحتكاكي والأوزون.

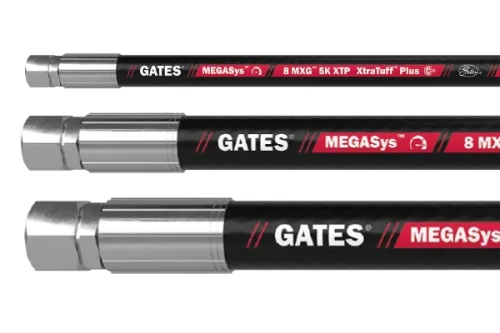

- يمكن استخدامه مع وصلات الربط GlobalSpiral™ [سلسلة G20] ووصلات الربط MegaCrimp™ [سلسلة G25] (للمقاسين -6 و -8 فقط).
- يتميّز MXG™ 5K بحد أدنى لنصف قطر الانحناء أصغر بنسبة 50-60% من معيار القطاع، لعمر أطول في المصنع أو في الموقع.
- بنية مدمجة بمرونة ممتازة وقوة ثني أقل لتركيب أسرع وأكثر راحة (قوة الثني أفضل بنسبة 25%، والقطر الخارجي OD أصغر بنسبة 5%، والوزن أخف بنسبة 20%).
- يوفّر الغلاف الخارجي المتين XtraTuff™ Plus متانة إضافية بمقاومة للتآكل الاحتكاكي أعلى بـ 25 مرة ومقاومة للأوزون تزيد على 800 ساعة.
- يستوفي تعريف قبول تثبيط اللهب MSHA 2G.
- الغلاف الخارجي Gates® XtraTuff™ Plus قياسي في MXG ويوفّر مقاومة للتآكل الاحتكاكي والأوزون.
- مصمّم ليتجاوز معايير القطاع، ومدعوم باختبارات مخبرية وتجارب ميدانية.
- يتميّز بحد أدنى لنصف قطر الانحناء أصغر بنسبة 50-60% من معيار القطاع، لعمر أطول في المصنع أو في الموقع.
- بنية مدمجة بمرونة ممتازة وقوة ثني أقل لتركيب أسرع وأكثر راحة (قوة الثني أفضل بنسبة 25%، والقطر الخارجي OD أصغر بنسبة 5%، والوزن أخف بنسبة 20%).
- يوفّر الغلاف الخارجي المتين XtraTuff™ Plus متانة إضافية بمقاومة للتآكل الاحتكاكي أعلى بـ 25 مرة ومقاومة للأوزون تزيد على 800 ساعة.
- يستوفي تعريف قبول تثبيط اللهب MSHA 2G.
| مواصفات الخرطوم | |
|---|---|
| الاستخدام الموصى به | التطبيقات الهيدروليكية عالية الضغط. سهل التمديد والتركيب في المساحات الضيقة. بديل للخراطيم الحلزونية في خطوط الضغط العالي التي تتطلب المرونة. |
| الأنبوب الداخلي | أساسه NBR (نتريل). |
| طبقة التقوية | تقوية حلزونية منسوجة بأربع طبقات من الأسلاك الفولاذية عالية الشد. |
| الغلاف الخارجي | مطاط صناعي أسود XtraTuff Plus. معتمد من MSHA. |
| نطاق درجة الحرارة | من -40°C إلى +121°C. للمستحلبات السائلة. |
| المعايير | يتجاوز ISO 18752 350DC (مع وصلات GS). يتجاوز ISO 18752 350CC (مع وصلات G). يتجاوز معايير أداء ISO 3862 R13. يتجاوز متطلبات أداء EN 856 4SP (-10 و -12). |
| وصلات الربط | GlobalSpiral (جميع المقاسات). MegaCrimp (المقاسات من -6 إلى -8). |
| اعتمادات النوع | DNV و LR و BV و ABS. مقاومة محسّنة للأوزون والتآكل الاحتكاكي. مرن للغاية وخفيف الوزن. |
| الخصائص المميزة | تطبيق حصري لعلوم المواد وتقنية المعالجة. أداء فائق في اختبار النبضات: يحقق MXG5K-XTP مع وصلات GlobalSpiral (GS) عمر نبضات يبلغ 1.000.000 دورة، ومع وصلات الربط MegaCrimp (G) عمر نبضات يبلغ 600.000 دورة لمقاسي MXG5K-XTP -06 و -08. اختُبر تحت النبضات وفق المعاملات نفسها المطبقة على خرطوم Gates EFG5K الحلزوني (الضغط ودرجة الحرارة ونصف قطر الانحناء). |
- آليات البناء والمعدات الثقيلة: الحفارات والأذرع واللوادر
- الآلات الزراعية: المركبات الزراعية ومركبات الطرق الوعرة
- التعدين: آلات التعدين والحفر (drill rig)
- السفن والقطاع البحري: اعتماد النوع من DNV وLR وBV وABS؛ نطاق LR: -6…-12 مع وصلات GlobalSpiral
- المنشآت الصناعية والمصانع: التصنيع
- الغابات: آلات الغابات وتشذيب الأغصان (delimber)
