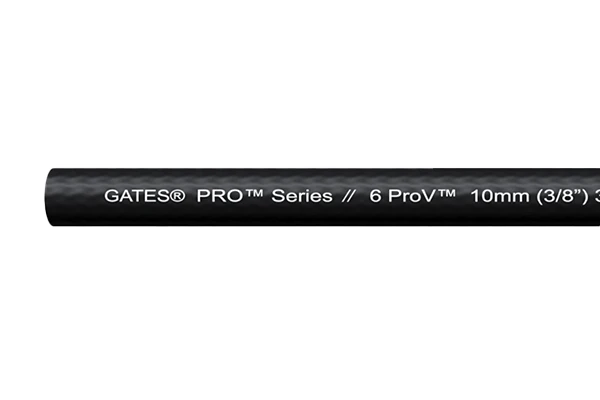

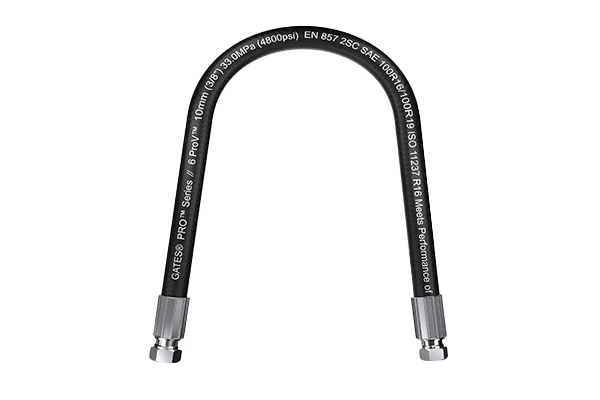

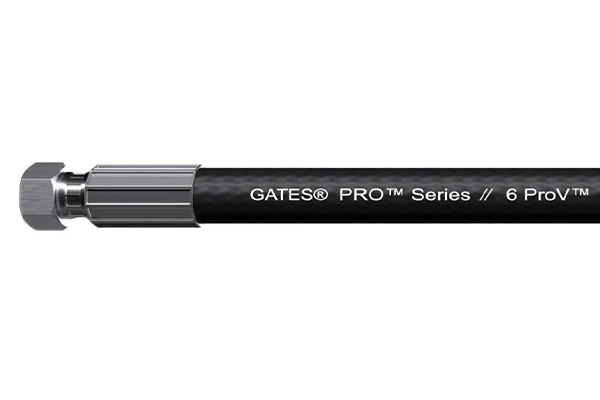

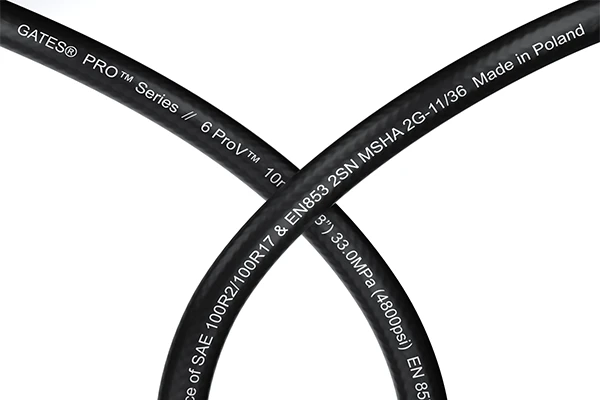

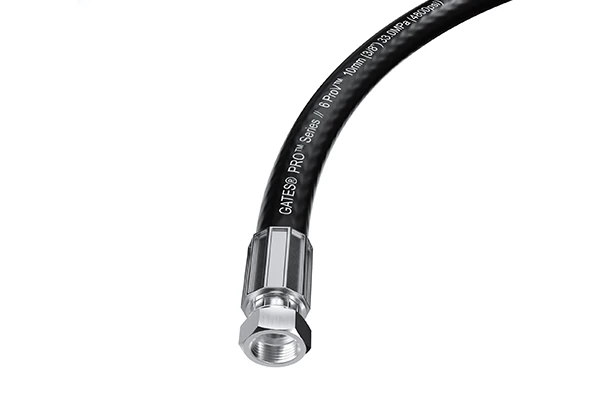

Gates® Pro™ ProV Tel Örgülü Hidrolik Hortum - EN 857 2SC
Gates® Pro™ ProV Wire Braid Hydraulic Hose - EN 857 2SC
Gates PRO Serisi ProV değişken basınçlı hidrolik hortumlar, kompakt minimum bükülme yarıçaplarında performans ve güvenilirlik sunar. Daha az zorlu hidrolik uygulamalar için tasarlanan yeni profesyonel sınıf hortum serimiz, günlük kullanımlar için ürün performansı ve yatırım arasında denge kurmak üzere tasarlanmıştır. Tüm boyutlar, tutarlı performans ve EN 857 2SC ve SAE 100 R16 endüstri spesifikasyonlarına tam boyutsal uyumluluk sağlar.
Ölçü · Çalışma basıncı4PROV
| İç çap | Dış çap | Çalışma basıncı | Patlama basıncı | Min. bükme yarıçapı | Ağırlık | Ürün kodu | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ölçü | DN | inç | inç | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | Kod |
| -4 | 6 | 1/4 | 0.52 | 13.5 | 5800 | 40 | 23200 | 160 | 50 | 25 | 4PROV (1/4) R2 |
| -5 | 8 | 5/16 | 0.58 | 14.7 | 5000 | 35 | 20000 | 140 | 55 | 30 | 5PROV (5/16) R2 |
| -6 | 10 | 3/8 | 0.65 | 16.60 | 4800 | 33 | 19200 | 132 | 65 | 33 | 6PROV (3/8) R2 |
| -8 | 12 | 1/2 | 0.80 | 20.30 | 4000 | 27.5 | 16000 | 110 | 90 | 46 | 8PROV (1/2) R2 |
| -10 | 16 | 5/8 | 0.93 | 23.60 | 3625 | 25 | 14500 | 100 | 100 | 54 | 10PROV (5/8) R2 |
| -12 | 19 | 3/4 | 1.08 | 27.40 | 3100 | 21.5 | 12400 | 86 | 120 | 67 | 12PROV (3/4) R2 |
| -16 | 25 | 1" | 1.39 | 35.40 | 2400 | 16.5 | 9600 | 66 | 150 | 102 | 16PROV (1") R2 |
Tabloyu kaydırarak inceleyin
- Çok amaçlı çözüm EN 857 2SC, SAE 100R16 ve ISO 11237 R16 endüstri standartlarını karşılamaktadır.
- Minimum bükülme yarıçapları EN 853 2SN çözümlerine göre %50 daha kompakttır. Geleneksel 2SC hortum çözümlerine göre daha esnektir.
- Pro Serisi EX kaplinlerle birlikte kullanıldığında 200.000 darbe çevrimine uygundur.
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Yüksek basınçlı hidrolik uygulama. Dar alanlarda yönlendirmesi ve kurulumu kolaydır. |
| BORU | NBR (Nitril) bazlı. |
| GÜÇLENDİRME | Örgülü yüksek gerilimli çelik tel. |
| KAPAK | NBR/PVC bazlı. MSHA onayladı. |
| SICAKLIK ARALIĞI | -40°C ila +100°C. Su emülsiyonları. |
| STANDARTLARI | EN 857 2SC. SAE 100 R16. ISO 11237 2SC R16. |
