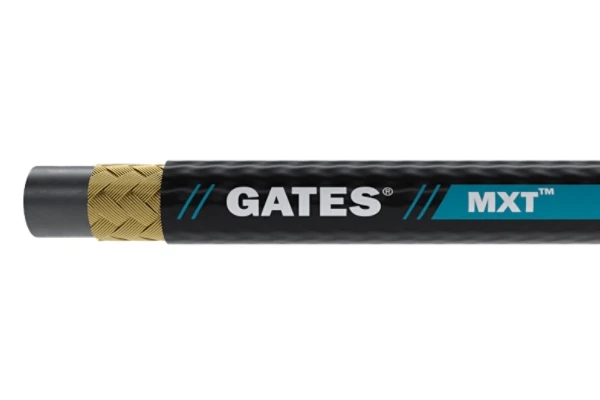

Gates® MXT™ Tel Örgülü Hortum – SAE 100R16
Gates® MXT™ Wire Braid Hose – SAE 100R16
MXT™, müşterilerimizin gelişen uygulama zorluklarını karşılamak üzere tasarlanmıştır. Malzeme bilimi ve proses inovasyonunu patent bekleyen bir yapıyla birleştiren Gates, şimdi daha hafif, daha güçlü ve daha esnek yeni bir hidrolik çözüm sunuyor. Yüksek performanslı takviye ve yüksek kaliteli, aşınmaya dayanıklı kauçuktan üretilen MXT™, sektör standartlarının üzerinde performans sunan, evrensel olarak kullanılabilen birinci sınıf bir üründür.
Açıklama
- Tavsiye Edilen: Yüksek basınçlı hidrolik yağ hatları.
- Gates MegaCrimp™ kaplinleri ve Gates Crimpers ile uyumlu olup, komple bir hidrolik sistem çözümü sunar.
- Sektörde Lider 600.000 darbe çevrimi ile test edilmiştir.
- Daha hızlı ve ergonomik kurulum için %40’a kadar daha az bükme kuvvetiyle daha esnek.
- Çok amaçlı çözüm SAE 100R16, ISO 11237 R16 ve EN857 2SC performans standartlarını karşılamaktadır.
- SAE 100R16 ve 100R17* boyut ve performans şartlarını karşılar; SAE 100R2 ve SAE 100R19* performans şartlarını karşılar; EN 853 2SN ve EN 857 2SC performans şartlarını karşılar (*Yalnızca SAE 100R17 için -12 ve SAE 100R19 için -8 dahil olmak üzere boyutlar için geçerlidir).
- Envanterinizi evrensel, çok amaçlı bir hortumla birleştirin.
- MSHA Alev Dayanımına uygundur.
- Amerika Birleşik Devletleri’nde patentlidir.
Özellikler ve Avantajlar
- SAE 100R16 ve 100R17* boyut ve performans şartlarını karşılar; SAE 100R2 ve SAE 100R19* performans şartlarını karşılar; EN 853 2SN ve EN 857 2SC performans şartlarını karşılar (*Yalnızca SAE 100R17 için -12 ve SAE 100R19 için -8 dahil olmak üzere boyutlar için geçerlidir).
- Gates MegaCrimp™ kaplinleri ve Gates Crimpers ile uyumlu olup, komple bir hidrolik sistem çözümü sunar.
- Envanterinizi evrensel, çok amaçlı bir hortumla birleştirin.
- MSHA Alev Dayanımına uygundur.
- Sıcaklık Aralığı:
- -40°C to +100°C
- -40°F to +212°F
- Amerika Birleşik Devletleri’nde patent başvurusu yapıldı.
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Yüksek basınçlı hidrolik uygulamalar. Dar alanlarda yönlendirmesi ve kurulumu kolaydır. Fonksiyonlar arası ve çok özellikli hidrolik çözüm. |
| BORU | NBR (Nitril) bazlı. |
| GÜÇLENDİRME | Örgülü yüksek gerilimli çelik tel. |
| KAPAK | NBR/PVC bazlı. MSHA onayladı. |
| SICAKLIK ARALIĞI | -40°C ila +100°C. Sıvı emülsiyonları için, |
| STANDARTLARI | SAE 100R 16, ISO 11237 R16 ve ISO 11237 R17’yi (-4 ila -12) aşar. EN 853 2SN ve EN 857 2SC performansını aşar. ISO 1436 R2 ve ISO 11237 R19 (-4 ila -8) performansını aşar. |
| KAPLİNLER | MegaCrimp™. poliglikoller ve bitkisel yağlar ile petrol bazlı sıvılar. Patentli yapı. |
| KARAKTERİSTİK ÖZELLİKLERİ | Üstün esnek darbe performansı: 600.000 darbeye kadar test edilmiştir. dürtü kriterlerinin 3 katı olan döngüler. Daha hızlı ve daha ergonomik kurulum için daha düşük bükme kuvveti. Daha kolay kullanım ve azaltılmış ekipman ağırlığı için hafif. MXT hortumu, sentetik esterler gibi biyolojik olarak parçalanabilen hidrolik sıvılarla uyumludur. |
 |
 |
 |
 |
 |
 |
 |
||||||
| SİZE | DN | “ | “ | MM | PSI | Mpa | PSI | Mpa | MM | KG/100M | İsim+Ölçü | |
| -4 | 6 | 1/4 | 0.56 | 14 | 6000 | 42 | 24000 | 168 | 40 | 30 | 4MXT (1/4) | |
| -5 | 8 | 5/16 | 0,60 | 15.2 | 5500 | 38 | 22000 | 152 | 45 | 33 | 5MXT (5/16) | |
| -6 | 10 | 3/8 | 0.68 | 17.10 | 4800 | 33 | 19200 | 132 | 65 | 39 | 6MXT (3/8) | |
| -8 | 12 | 1/2 | 0.80 | 20.20 | 4000 | 28 | 16000 | 112 | 70 | 46 | 8MXT (1/2) | |
| -10 | 16 | 5/8 | 0.95 | 24.00 | 3625 | 25 | 14500 | 100 | 75 | 57 | 10MXT (5/8) | |
| -12 | 19 | 3/4 | 1.08 | 27.40 | 3100 | 21.5 | 12400 | 86 | 120 | 70 | 12MXT (3/4) | |
| -16 | 25 | 1″ | 1.38 | 35.10 | 2400 | 16.5 | 9600 | 66 | 150 | 100 | 16MXT (1″) | |
