Çelik Tel Örgülü Hidrolik Hortumlar Ölçü · Çalışma basıncı

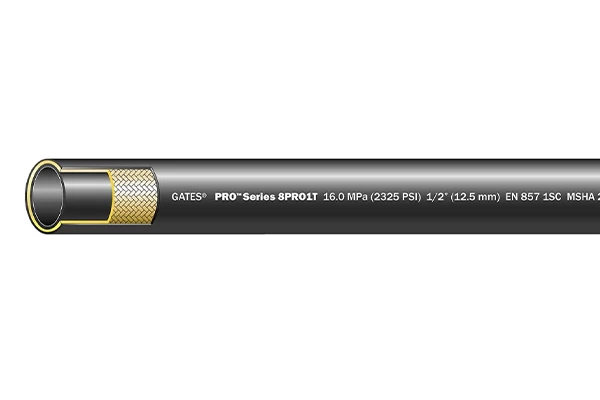

Gates® Pro™ Series Pro1T Hidrolik Hortum
Gates® Pro™ Series Pro1T Hydraulic Hose
Gates PRO™ Serisi Pro1T ve Pro2T değişken basınçlı hidrolik hortumlar, tek veya iki telli örgülü yapısıyla minimum bükülme yarıçaplarını daraltarak performans ve güvenilirlik sunar. Daha az zorlu hidrolik uygulamalar için tasarlanan yeni profesyonel sınıf hortum serimiz, günlük kullanımlar için ürün performansı ve yatırımı dengeleyecek şekilde tasarlanmıştır. Tüm boyutlar, EN endüstri spesifikasyonlarına uygun tutarlı performans sunar.
Ölçü · Çalışma basıncı4PRO1T
| İç çap | Dış çap | Çalışma basıncı | Patlama basıncı | Min. bükme yarıçapı | Ağırlık | Ürün kodu | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ölçü | DN | inç | inç | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | Kod |
| -4 | 6 | 1/4 | 0.49 | 12.5 | 3250 | 22.5 | 13000 | 90 | 75 | 19 | 4PRO1T (1/4) R1 |
| -5 | 8 | 5/16 | 0.54 | 13.6 | 3100 | 21.5 | 12400 | 86 | 85 | 21 | 5PRO1T (5/16) R1 |
| -6 | 10 | 3/8 | 0.62 | 15.80 | 2600 | 18 | 10400 | 72 | 90 | 28 | 6PRO1T (3/8) R1 |
| -8 | 12 | 1/2 | 0.75 | 19.00 | 2325 | 16 | 9300 | 64 | 130 | 34 | 8PRO1T (1/2) R1 |
| -10 | 16 | 5/8 | 0.89 | 22.50 | 1900 | 13 | 7600 | 52 | 150 | 43 | 10PRO1T (5/8) R1 |
| -12 | 19 | 3/4 | 1.02 | 25.90 | 1525 | 10.5 | 6100 | 42 | 180 | 50 | 12PRO1T (3/4) R1 |
| -16 | 25 | 1" | 1.31 | 33.40 | 1275 | 8.8 | 5100 | 35.2 | 230 | 82 | 16PRO1T (1") R1 |
Tabloyu kaydırarak inceleyin
- Tüp: Siyah, yağa dayanıklı, sentetik kauçuk tüp.
- Takviye: Örgülü yüksek çekme dayanımlı çelik.
- Kapak: Pürüzsüz, siyah, sentetik kauçuk. MSHA alev geciktirici özelliğine sahiptir.
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Yüksek basınçlı hidrolik uygulama. Dar alanlarda yönlendirmesi ve kurulumu kolaydır. |
| BORU | NBR (Nitril) bazlı. |
| GÜÇLENDİRME | Yüksek gerilimli çelik telden bir örgü. |
| KAPAK | SBR (Stiren-Butadien) bazlı. MSHA onayladı. |
| SICAKLIK ARALIĞI | -40°C ila +100°C. Su emülsiyonları. |
| STANDARTLARI | EN 857 1SC. ISO 11237 1SC. |
| KAPLİNLER | EX. |
| KARAKTERİSTİK ÖZELLİKLERİ | 160 bara kadar dayanıklı tek katman telli hidrolik hortum. |
