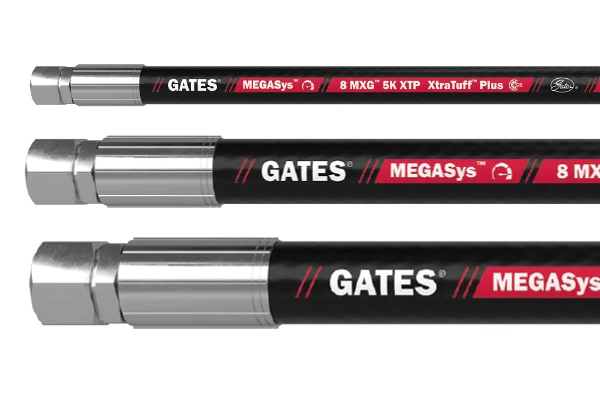

Açıklama
- Tavsiye Edilen Kullanım Alanları: Son derece yüksek basınçlı, yüksek darbeli aşındırıcı uygulamalar. Poliester, poliglikol ve bitkisel yağ gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra standart petrol bazlı sıvılarla da uyumludur.
- ISO 18752 350DC, SAE 100R13, EN856 R13 ve ISO 3862 R13 performans kriterlerini aşmaktadır; -10, -12 ebatları.
- MXG™ 5K, GlobalSpiral™ ile 1.000.000 darbe çevrimine (5000 psi çalışma basıncı, %133 test basıncı, 250°F/121°C sıcaklık) ve MegaCrimp™ ile 600.000 darbe çevrimine uygun olup, fabrikada veya sahada uzun ömürlülük açısından endüstri standartlarını aşmaktadır.
- Gates® XtraTuff™ Plus kılıfı MXG’de standart olarak bulunur ve aşınma ve ozon direnci sağlar.
- GlobalSpiral™ Kaplinler [G20 Serisi] ve MegaCrimp™ Kaplinler [G25 Serisi] ile birlikte kullanılabilir (Sadece -6 ve -8).
- MXG™ 5K, fabrikada veya sahada uzun ömürlülük için endüstri standardından %50-60 daha dar bir Minimum Bükülme Yarıçapına sahiptir.
- Daha hızlı ve ergonomik kurulum için mükemmel esnekliğe ve daha düşük bükme kuvvetine sahip kompakt yapı (bükme kuvveti %25 daha iyidir, OD %5 daha küçüktür ve %20 daha hafiftir).
- Dayanıklı XtraTuff™ Plus kılıfı, 25 kat aşınma direnci ve 800+ saatlik ozon direnciyle ek sağlamlık sunar.
- MSHA 2G Alev Geciktirici Kabul Tanımını karşılar.
Özellikler ve Avantajlar
- Gates® XtraTuff™ Plus kılıfı MXG’de standart olarak bulunur ve aşınma ve ozon direnci sağlar.
- Endüstri standartlarını aşacak şekilde tasarlanmıştır; laboratuvar testleri ve saha denemeleriyle desteklenmiştir.
- Fabrikada veya sahada uzun ömürlü olması için endüstri standardından %50-60 daha dar bir Minimum Bükülme Yarıçapına sahiptir.
- Daha hızlı ve ergonomik kurulum için mükemmel esnekliğe ve daha düşük bükme kuvvetine sahip kompakt yapı (bükme kuvveti %25 daha iyidir, OD %5 daha küçüktür ve %20 daha hafiftir).
- Dayanıklı XtraTuff™ Plus kılıfı, 25 kat aşınma direnci ve 800+ saatlik ozon direnciyle ek sağlamlık sunar.
- MSHA 2G Alev Geciktirici Kabul Tanımını karşılar.

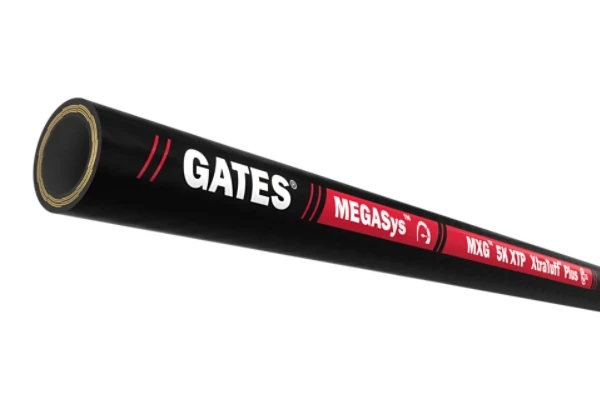

| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Yüksek basınçlı hidrolik uygulamalar. Dar alanlarda yönlendirmesi ve kurulumu kolaydır. Esnekliğin gerekli olduğu yüksek basınç hatlarında spiral hortumlara alternatif. |
| BORU | NBR (nitril) bazlı. |
| GÜÇLENDİRME | Dört kat yüksek gerilimli çelik telle dokuma spiral takviye. |
| KAPAK | Siyah, XtraTuff Plus sentetik kauçuk. MSHA onayladı. |
| SICAKLIK ARALIĞI | -40°C ila +121°C. Sıvı emülsiyonları için. |
| STANDARTLARI | ISO 18752 350DC’yi (GS bağlantıları) aşar. ISO 18752 350CC’yi (G bağlantıları) aşar. ISO 3862 R13 performans kriterlerini aşar. EN 856 4SP (-10 ve -12) performans gerekliliklerini aşar. |
| KAPLİNLER | GlobalSpiral (tüm boyutlar). MegaCrimp (boyut -6 ila -8). |
| TİP ONAYLARI | DNV, LR, BV ve ABS.. Geliştirilmiş ozon ve aşınma direnci. Son derece esnek ve hafif. |
| KARAKTERİSTİK ÖZELLİKLERİ | Malzeme bilimi ve işleme teknolojisinin tescilli uygulaması. Üstün darbe performansı: MXG5K-XTP, GlobalSpiral (GS) bağlantılarını kullanır 1.000.000 döngü darbe ömrü ve MegaCrimp (G) kaplinler de geçerlidir 600.000 döngü darbe ömrü ile MXG5K-XTP boyutu -06 ve -08 için. Darbe, Gates EFG5K spiral ile aynı parametrelere göre test edilmiştir hortum (basınç, sıcaklık ve bükülme yarıçapı). |
 |
 |
 |
 |
 |
 |
 |
||||||
| SİZE | DN | “ | “ | MM | PSI | Mpa | PSI | Mpa | MM | KG/100M | İsim+Ölçü | |
| -6 | 10 | 3/8 | 0.71 | 18 | 5000 | 35 | 20000 | 140 | 65 | 43.8 | 6MXG5K-XTP(3/8) R13 | |
| -8 | 12 | 1/2 | 0.71 | 18 | 5000 | 35 | 20000 | 140 | 90 | 61 | 8MXG5K-XTP (1/2) R13 | |
| -10 | 16 | 5/8 | 1.03 | 26.10 | 5000 | 35 | 20000 | 140 | 100 | 88.9 | 10MXG5K-XTP (5/8) R13 | |
| -12 | 19 | 3/4 | 1.16 | 29.60 | 5000 | 35 | 20000 | 140 | 120 | 107 | 12MXG5K-XTP (3/4) R13 | |
