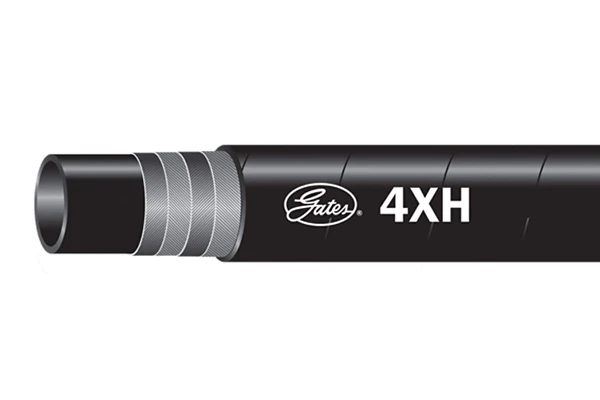

Gates® 4XH Spiral Tel Hortum - EN 856 4SH
Gates® 4XH Spiral Wire Hose - EN 856 4SH
Son derece yüksek basınçlı hidrolik uygulamalar için önerilir. Sektördeki en esnek EN856 4XH hortum. Sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur. Önerilen Bağlantı Elemanları: GlobalSpiral™ Bağlantı Elemanları (-10 ila -20), GSP (-24).
Ölçü · Çalışma basıncı124XH
| İç çap | Dış çap | Çalışma basıncı | Patlama basıncı | Min. bükme yarıçapı | Ağırlık | Ürün kodu | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ölçü | DN | inç | mm | PSI | MPa | PSI | MPa | mm | mm | kg/100 m | Kod |
| 19 | 3/4 | 0,75 | 31,5 | 6100 | 42 | 24400 | 168 | 420 | 420 | 4XH12XLL (3/4) R9 | |
| 25 | 1" | 1,00 | 37,80 | 5600 | 38 | 24400 | 168 | 420 | 420 | 4XH16XLL (1") R9 | |
| 32 | 1"1/4 | 1,25 | 45,20 | 5000 | 35 | 24400 | 168 | 420 | 420 | 4XH20XLL (1"1/4) R9 | |
Tabloyu kaydırarak inceleyin
- Üstün esnek darbe performansı: 1.000.000 darbe çevrimi ile test edilmiştir.
- Alev Direnci Kabul Tanımı MSHA IC-4/17'yi karşılar.
- EN856 4SH ve ISO 3862 gerekliliklerini karşılar veya aşar.
- Sıcaklık Aralığı: -40°C to +100°C (-40°F to +212°F).
- Boyut: 5/8" to 1-1/2".
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Yüksek basınçlı hidrolik uygulamalar. Dar alanlarda yönlendirmesi ve kurulumu kolaydır. Esnekliğin gerekli olduğu yüksek basınç hatlarında spiral hortumlara alternatif. |
| BORU | NBR (nitril) bazlı. |
| GÜÇLENDİRME | Dört kat yüksek gerilimli çelik telli dokuma spiral takviye. |
| KAPAK | Siyah, XtraTuff Plus sentetik kauçuk. MSHA onayladı. |
| SICAKLIK ARALIĞI | -40°C ila +100°C. |
| STANDARTLARI | ISO 18752 350DC'yi (GS bağlantıları) aşar. ISO 18752 350CC'yi (G bağlantıları) aşar. ISO 3862 R13 performans kriterlerini aşar. EN 856 4SP (-10 ve -12) performans gerekliliklerini aşar. |
| KAPLİNLER | GlobalSpiral (tüm boyutlar). MegaCrimp (boyut -6 ila -8). |
| TİP ONAYLARI | DNV, LR, BV ve ABS.. Geliştirilmiş ozon ve aşınma direnci. Son derece esnek ve hafif. |
| KARAKTERİSTİK ÖZELLİKLERİ | Malzeme bilimi ve işleme teknolojisinin tescilli uygulaması.
Üstün darbe performansı: MXG5K-XTP, GlobalSpiral (GS) bağlantılarını kullanır. 1.000.000 döngü darbe ömrü ve MegaCrimp (G) kaplinler de geçerlidir. 600.000 döngü darbe ömrü ile boyutu için. Darbe, Gates EFG5K spiral ile aynı parametrelere göre test edilmiştir. Hortum (basınç, sıcaklık ve bükülme yarıçapı). |
- Madencilik: Gates madencilik hortumları broşüründe; MSHA IC-4/17 alev direnci
