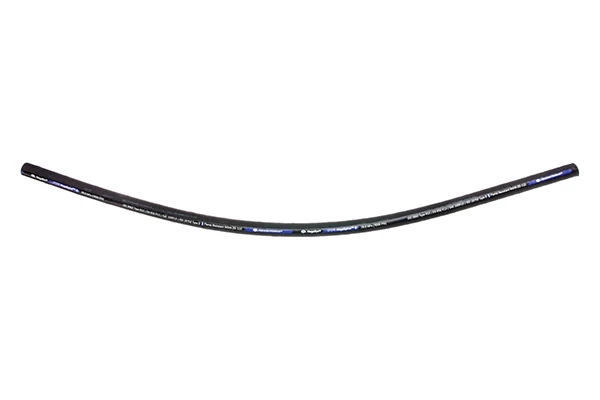

Gates® EFG4K Spiral Tel Hortum: 280 Bar
Gates® EFG4K Spiral Wire Hose: 280 Bar
Son derece yüksek basınç ve yüksek darbeli hidrolik uygulamalar için önerilir. EFG4K, ISO 18752 Sınıf D, SAE 100R12, EN 856 R12 ve ISO 3862 Tip R12 gerekliliklerini aşar. Önerilen Kaplinler: GlobalSpiral™ Kaplinler (-6 ila -20), Özel Tek Parça 20MGS Kaplin (Sadece MC4-20 Pres) (-20), Paslanmaz Çelik S Kaplinler.
Ölçü · Çalışma basıncı6EFG4K
| Ölçü | İç çap | Dış çap | Çalışma basıncı | Patlama basıncı | Min. bükme yarıçapı | Ağırlık | Kod | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| dash | DN | inç | inç | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | REF |
| -6 | 10 | 3/8 | 0,8 | 20,2 | 4000 | 28,0 | 16000 | 112,0 | 65 | 71 | 6EFG4K |
| -8 | 12 | 1/2 | 0,95 | 24,0 | 4000 | 28,0 | 16000 | 112,0 | 90 | 89 | 8EFG4K |
| -10 | 16 | 5/8 | 1,09 | 27,6 | 4000 | 28,0 | 16000 | 112,0 | 100 | 113 | 10EFG4K |
| -12 | 19 | 3/4 | 1,21 | 30,7 | 4000 | 28,0 | 16000 | 112,0 | 120 | 128 | 12EFG4K |
| -16 | 25 | 1 | 1,5 | 38,0 | 4000 | 28,0 | 16000 | 112,0 | 150 | 188 | 16EFG4K |
| -20 | 31 | 1 1/4 | 1,85 | 47,0 | 4000 | 28,0 | 16000 | 112,0 | 210 | 283 | 20EFG4K |
Tabloyu kaydırarak inceleyin
- EFG4K hortum sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur.
- Üstün esnek darbe performansı: EN 856 R12 ve SAE 100R12 bükülme yarıçaplarının %50'sinde 1.000.000 darbe çevrimi ile test edilmiştir.
- Son derece esnek
- EFG3K, SAE 100R12 minimum bükülme yarıçapının 1/2'si olarak derecelendirilmiştir ve tüm iç çaplarda 3000 çalışma basıncına sahiptir.
- -20 GlobalSpiral™ ile doğrulandı; -24 ila -32 GlobalSpiral™ Plus ile doğrulandı.
- Nominal çalışma basıncında EN 856 4SP bükme yarıçapının %40'ına kadar.
- MSHA 2G Alev Direnci Kabul Tanımını karşılar.
- Tip onayları: DNV, GL, LR, BV ve ABS.
- Kapak: MSHA onaylı.
- Sıcaklık Aralığı:
- -40°C to +121°C
- -40°F to +250°F
- Boyut: 1.1/4" to 2".
- Madencilik: Gates madencilik hortumları broşüründe; MSHA 2G alev direnci
- Denizcilik ve gemi: DNV, LR, BV ve ABS tip onayı; LR kapsamı -6…-20, GlobalSpiral rakorla
