Spiral Telli Hidrolik Hortumlar Ölçü · Çalışma basıncı

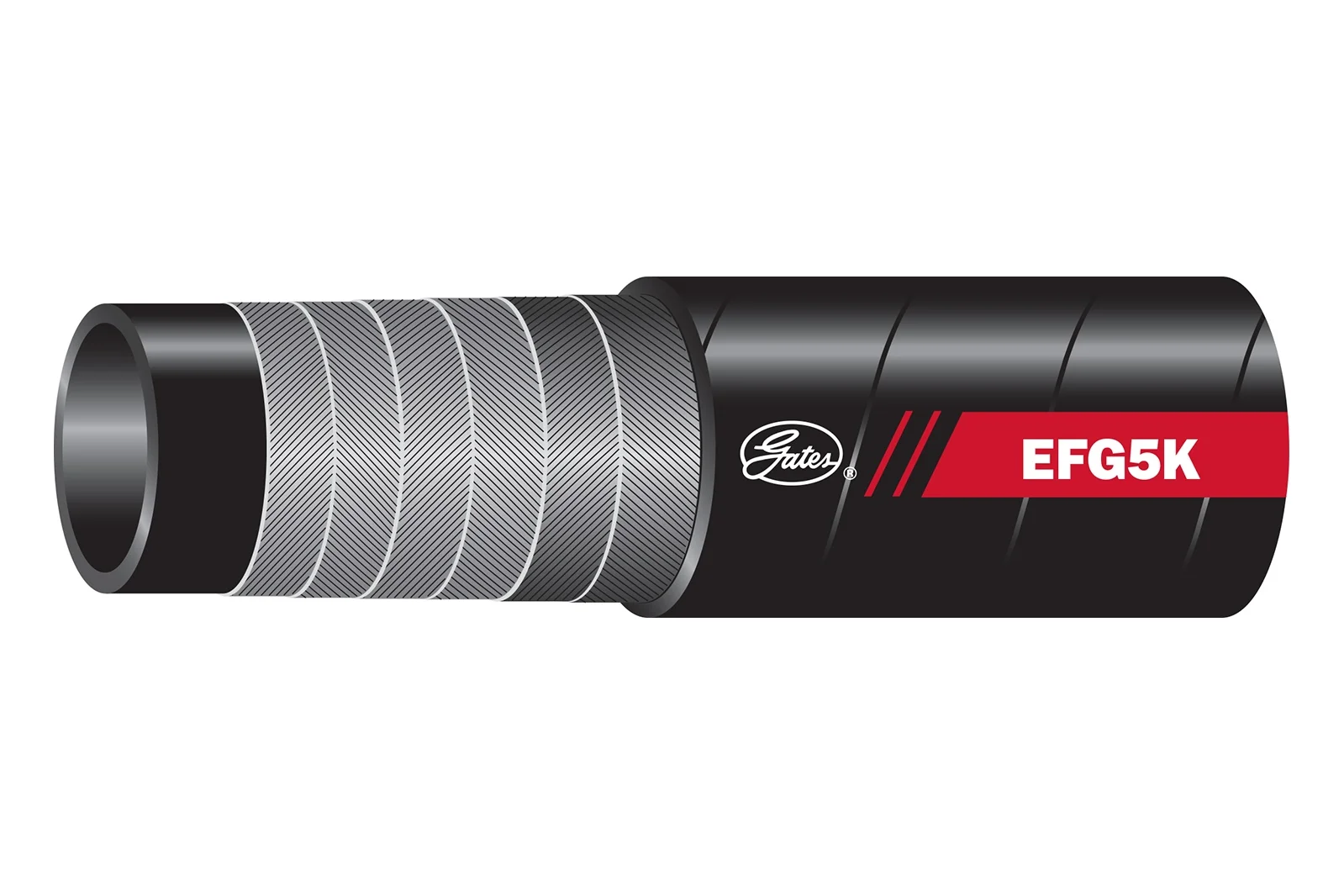

Gates® EFG5K Spiral Tel Hortum: 350 Bar
Gates® EFG5K Spiral Wire Hose: 350 Bar
Son derece yüksek basınç ve yüksek darbeli hidrolik uygulamalar için önerilir. EFG5K, ISO 3862 R13 spesifikasyonlarının tüm gereksinimlerini ve EN 856 4SP (-10 ila -32) ve EN 856 4SH (-20 ila -32) performans gereksinimlerini karşılayacak veya aşacak şekilde tasarlanmıştır. Önerilen Kaplinler: -6 ila -20: GlobalSpiral™; -24, -32: GlobalSpiral™ Maksimum.
Ölçü · Çalışma basıncı6EFG5K
| İç çap | Dış çap | Çalışma basıncı | Patlama basıncı | Min. bükme yarıçapı | Ağırlık | Ürün kodu | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ölçü | DN | inç | inç | mm | PSI | MPa | PSI | MPa | mm | kg/100 m | Kod |
| -16 | 25 | 1" | 1,53 | 38,7 | 6000 | 35 | 20000 | 140 | 150 | 223 | 16EFG5K (1") |
| -20 | 31 | 1"1/4 | 1,97 | 50 | 6000 | 35 | 20000 | 140 | 210 | 399 | 20EFG5K (1"1/4) |
| -24 | 38 | 1"1/2 | 2,26 | 57,40 | 6000 | 35 | 20000 | 140 | 250 | 482 | 24EFG5K (1"1/2) |
| -32 | 51 | 2" | 2,80 | 71,10 | 6000 | 35 | 20000 | 140 | 635 | 719 | 32EFG5K (2") |
Tabloyu kaydırarak inceleyin
- EFG5K hortum sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur.
- Üstün esnek darbe performansı: EN 856 R13 ve SAE 100R13 bükülme yarıçaplarının %50'sinde (-32 hariç) 1.000.000 darbe çevrimi ile test edilmiştir.
- Son derece esnek
- Nominal çalışma basıncında EN 856 4SP/4SH bükme yarıçapının %40'ına kadar.
- EFG5K MegaSpiral™ SAE 100R13'ün 1/2 bükülme yarıçapında derecelendirilmiştir.
- MSHA 2G Alev Direnci Kabul Tanımını karşılar.
- Tip onayları: DNV, GL, LR, BV ve ABS.
- Tüm iç çaplar için 5000 PSI sabit basınç.
- Kapak: MSHA onaylı.
- Sıcaklık Aralığı:
- -40°C to +121°C
- -40°F to +250°
- Boyut: 3/8" ila 2".
| HORTUM ÖZELLİKLERİ | |
|---|---|
| TAVSİYE EDİLEN | Aşırı yüksek basınç ve yüksek darbeli hidrolik uygulamaları. |
| BORU | NBR (Nitril) bazlı. |
| GÜÇLENDİRME | Dört (-20 ila -32 için altı) kat, spiral şeklinde, yüksek çekme mukavemetli çelik telden oluşur. |
| KAPAK | CR (Kloropren) bazlıdır. MSHA onaylıdır. |
| SICAKLIK ARALIĞI | -40°C ila +100°C. |
| STANDARTLARI | ISO 3862 R15'i aşar. SAE 100R13.EN 856 4SP (-8 ila -32) ve EN 856 4SH (-12 ila -32) performans gereksinimlerini karşılar veya aşar. |
| KARAKTERİSTİK ÖZELLİKLERİ | Son derece esnek. Üstün esneklik darbe performansı: SAE 100R13 bükülme yarıçaplarının %50'sinde (-32 hariç) 1.000.000 darbe çevriminde test edilmiştir. EFG6K hortum sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur. |
- Madencilik: Gates madencilik hortumları broşüründe; MSHA 2G alev direnci
- Denizcilik ve gemi: DNV, LR, BV ve ABS tip onayı; LR kapsamı -6…-32, GlobalSpiral ve GlobalSpiral MAX rakorla
